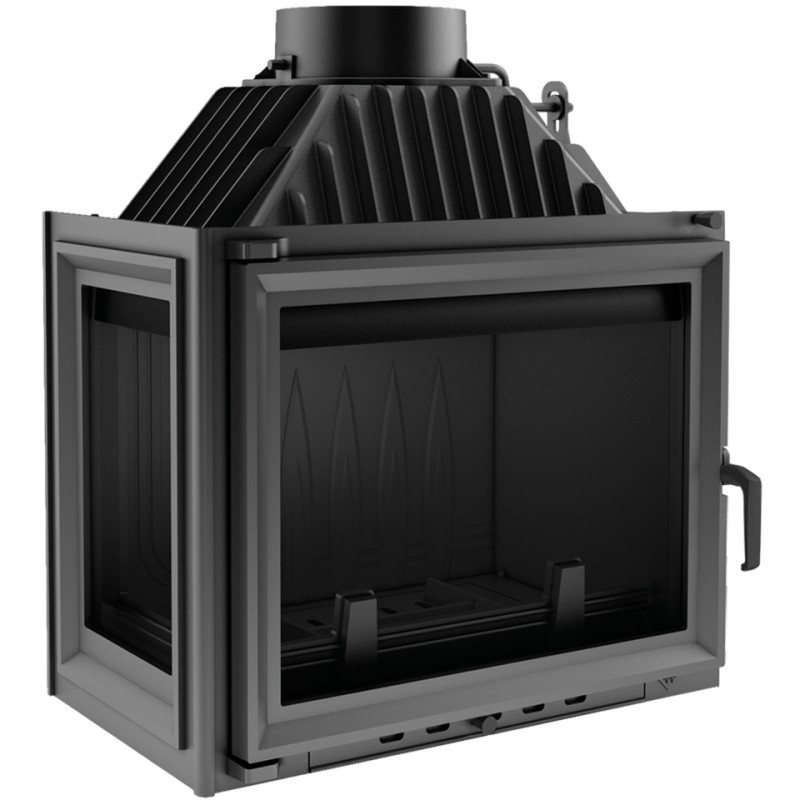

Caminetto MAJA 8 a sinistra Visualizza ingrandito

Caminetto MAJA 8 a sinistra

MAJA / L

Nuovo prodotto

Inserto per caminetto caratterizzato da un design senza tempo sarà l'opzione migliore per chi cerca un inserto classico

Maggiori dettagli

Dettagli

Inserto per caminetto caratterizzato da un design senza tempo sarà l'opzione migliore per chi cerca un inserto classico

Caratteristiche

MASSIMO UTILIZZO DI ENERGIA

Massimo sfruttamento del calore grazie ai radiatori densamente distanziati e alla parete dell'inserto in ghisa di alta qualità con uno spessore di 8 mm.

Aumento della superficie di scambio termico tra i gas di scarico caldi e la stanza a causa dell'alta canna fumaria.

Combustione di particelle di carburante grazie al deflettore, che estende il percorso dei gas di scarico.

Maggiore efficienza dell'inserto grazie al controllo manuale del tiraggio del camino utilizzando la serranda integrata.

Controllo manuale del processo di combustione effettuato dal regolatore del portacenere.



SICUREZZA AL MASSIMO LIVELLO

La parte anteriore classica dell'inserto è dotata di una ceramica resistente al calore che può resistere a temperature fino a 800 ° C.

La recinzione decorativa aiuta a mantenere la pulizia e protegge dalla caduta del legno.



COMBUSTIONE ECOLOGICA

L'unità soddisfa i requisiti degli standard Ecodesign e le restrizioni dello standard BImSchV 2 , che determina la massima emissione di CO.



COMODO PER L'USO

Il sistema a maniglia fredda che limita il rischio di ustioni a causa della possibilità di rimuoverlo durante la combustione.

Cassetto cenere / posacenere, dove si raccolgono i resti di legno bruciato e griglia per una facile rimozione della cenere.

Riduzione della deposizione di fuliggine attraverso un sistema di vetro puro (porta a lama d'aria).

5 anni di garanzia.

Specifiche tecniche

Potenza nominale (kW)8,0
Campo di potenza di riscaldamento (kW)3,0 - 10,0
Efficienza (%)80,0
Diametro uscita scarico (mm)200
Conforme ai criteri di Ecodesign
Progettato per il recuperatore di calore
Tipo di combustibile consigliato legno stagionato con umidità ≤ 20%
Peso (kg)128,0
Emissione di CO (al 13% di O 2) ≤ dato in%0,10
Temperatura dei gas di scarico (℃)238,0
Lunghezza massima del ceppo (cm)33
Emissione di polvere (mg / Nm 3 )23,0
Conformità allo standard BImSchV 2
L'indice di efficienza energetica EEI105,40
Il campo attivo minimo delle griglie di scarico (cm 2 )≥700
Il campo minimo attivo delle griglie d'ingresso (cm 2 )≥500
Tipo di vetri laterali
Apertura delle porte a sinistra
Materiale in ghisa
Larghezza (cm)61,00
Altezza (cm)70,10
Profondità (cm)36,80
Ingresso aria esterna
Il rivestimento della camera di combustione
Ashpan
Vetro decorativo
